Jakie „czujniki temperatury” ma Audi A4 B8 i o który zwykle chodzi
W Audi A4 B8 hasło „czujnik temperatury” najczęściej dotyczy czujnika temperatury płynu chłodzącego G62 montowanego przy silniku. W części wersji występuje też „drugi” czujnik G83 umieszczony na obiegu chłodnicy i wykorzystywany do kontroli temperatury na wyjściu z chłodnicy. Osobną grupą jest czujnik temperatury powietrza dolotowego IAT, który nie ma związku z temperaturą płynu i pracą termostatu.
Powodem szukania lokalizacji bywa komunikat o temperaturze, nielogiczne wskazania na zestawie wskaźników, nietypowa praca wentylatorów oraz problemy z rozruchem i pracą silnika na zimno. W niektórych przypadkach układ sterowania przyjmuje wartość zastępczą i podnosi prędkość wentylatorów, aby ograniczyć ryzyko przegrzania. Zdarza się też spadek komfortu ogrzewania kabiny wynikający z błędnego sterowania obiegiem chłodzenia.
W praktyce zawężenie zaczyna się od tego, czy problem dotyczy temperatury płynu czy temperatury powietrza zasysanego. Objawy związane z ogrzewaniem, wentylatorami i wskazaniami temperatury płynu kierują do G62 lub G83. Jeżeli odchylenia widoczne są w parametrach dolotu i doładowania, właściwym tropem jest IAT lub czujnik zintegrowany z pomiarem ciśnienia w kolektorze.
Lokalizacja czujnika temperatury płynu chłodzącego G62 (silnik) — gdzie szukać w A4 B8

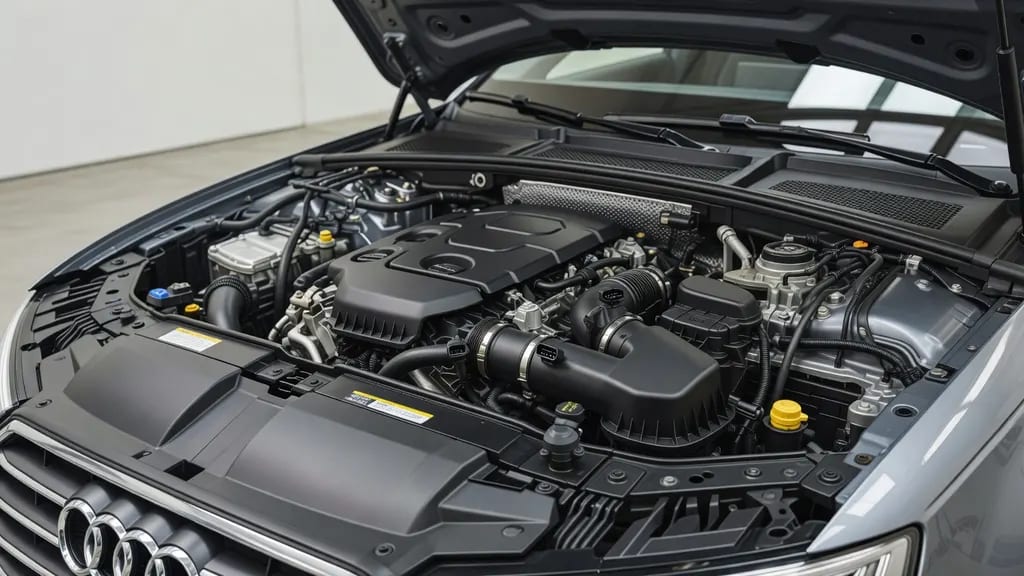

G62 znajduje się na silniku, najczęściej w rejonie obudowy termostatu albo króćca układu chłodzenia, gdzie zbiegają się przewody płynu. Nie jest montowany w chłodnicy, tylko w miejscu, w którym sterownik silnika potrzebuje szybkiej informacji o temperaturze cieczy krążącej w bloku. W zależności od jednostki napędowej czujnik może być umieszczony wyżej lub niżej względem kolektora dolotowego, ale pozostaje w obrębie osprzętu termostatu i przewodów wodnych.
Rozpoznanie ułatwia sposób mocowania: czujnik jest osadzony w króćcu i zabezpieczony spinką lub zawleczką, a do niego dochodzi wtyczka wielopinowa z zatrzaskiem. Korpus czujnika jest niewielki, a jego część robocza wchodzi w kanał płynu, dlatego przy demontażu pojawia się wyciek cieczy. W wielu wersjach dostęp wymaga zdjęcia osłony silnika i odsunięcia elementów dolotu lub wiązek.
Dostęp bywa ograniczony przez przewody podciśnienia, rury dolotowe, osłony oraz ciasne prowadzenie wiązki przy obudowie termostatu. Wygodniej podchodzi się od strony, po której zlokalizowany jest termostat i główne przewody układu chłodzenia, a nie od strony chłodnicy. Przy oględzinach warto szukać miejsca, gdzie w króciec wchodzi czujnik z widoczną spinką zabezpieczającą.
Lokalizacja czujnika temperatury płynu G83 (na wyjściu z chłodnicy) — „drugi czujnik” w A4 B8
G83 jest umieszczony na chłodnicy, na odcinku obiegu, który odpowiada za pomiar temperatury płynu opuszczającego chłodnicę. W praktyce znajduje się w króćcu na chłodnicy lub w zespole przyłączeniowym przewodu, w dolnej części układu chłodzenia. Wersje różnią się detalami mocowania i prowadzeniem przewodów, ale lokalizacja pozostaje związana z wyjściem z chłodnicy.
Charakterystyczny jest typ montażu: czujnik jest wpinany w króciec i blokowany spinką, którą trzeba wyjąć przed demontażem. Do czujnika dochodzi przewód poprowadzony w okolicy wentylatorów i dolnych osłon, co naraża wiązkę na zabrudzenia i uszkodzenia mechaniczne. Dostęp często jest lepszy od dołu po zdjęciu osłon, niż od góry przez komorę silnika.
G83 ma sens sprawdzania wtedy, gdy problem dotyczy logiki chłodzenia na chłodnicy, pracy wentylatorów albo błędów wskazujących na niespójność temperatur między silnikiem a chłodnicą. Przy niespójnych odczytach sterownik może przejść w tryb awaryjny chłodzenia, nawet gdy G62 wskazuje temperaturę wiarygodną. Jeżeli diagnostyka pokazuje usterkę czujnika „na chłodnicy”, szukanie G62 przy termostacie nie rozwiąże przyczyny.
Lokalizacja czujnika temperatury powietrza dolotowego (IAT) w Audi A4 B8
IAT w Audi A4 B8 bywa zamontowany w przewodzie dolotowym, w kolektorze dolotowym albo jako element zintegrowany z czujnikiem ciśnienia w kolektorze. W wersjach z doładowaniem często spotyka się układ, w którym pomiar temperatury zasysanego powietrza jest połączony z pomiarem ciśnienia, co ogranicza liczbę osobnych elementów. Lokalizacja zależy od silnika i osprzętu dolotu, a nie od układu chłodzenia.
W okolicy przepustnicy i kolektora może znajdować się kilka podobnych złącz i czujników, dlatego kluczowe jest sprawdzenie, w co fizycznie wpięty jest element: w kanał powietrza lub w kolektor. IAT ma bezpośredni kontakt z przepływającym powietrzem, więc jest osadzony w ściance rury lub kolektora, a nie w króćcu płynu. Rozróżnienie ułatwia też to, że elementy układu chłodzenia mają połączenie z przewodami płynu i opaskami na wężach.
Najpewniejszą weryfikacją jest podgląd parametrów w diagnostyce i sprawdzenie, czy odczyt dotyczy temperatury zasysanego powietrza, a nie temperatury płynu. W tym samym zestawie danych często widoczne jest też ciśnienie w kolektorze, co wskazuje na czujnik zintegrowany. Rozbieżność między temperaturą dolotu a temperaturą otoczenia po dłuższym postoju sugeruje problem z IAT lub jego instalacją, a nie z G62 lub G83.
Jak potwierdzić właściwy czujnik przed demontażem (diagnostyka i identyfikacja)
Przed demontażem warto odczytać błędy sterownika i nazwy obwodów, aby potwierdzić, czy problem dotyczy G62, G83 czy IAT. Diagnostyka wskazuje, czy usterka ma charakter przerwy w obwodzie, zwarcia lub wartości poza zakresem, co naprowadza na problem z czujnikiem albo wiązką. To ogranicza ryzyko wymiany sprawnego elementu, szczególnie gdy w aucie występują dwa pomiary temperatury płynu.

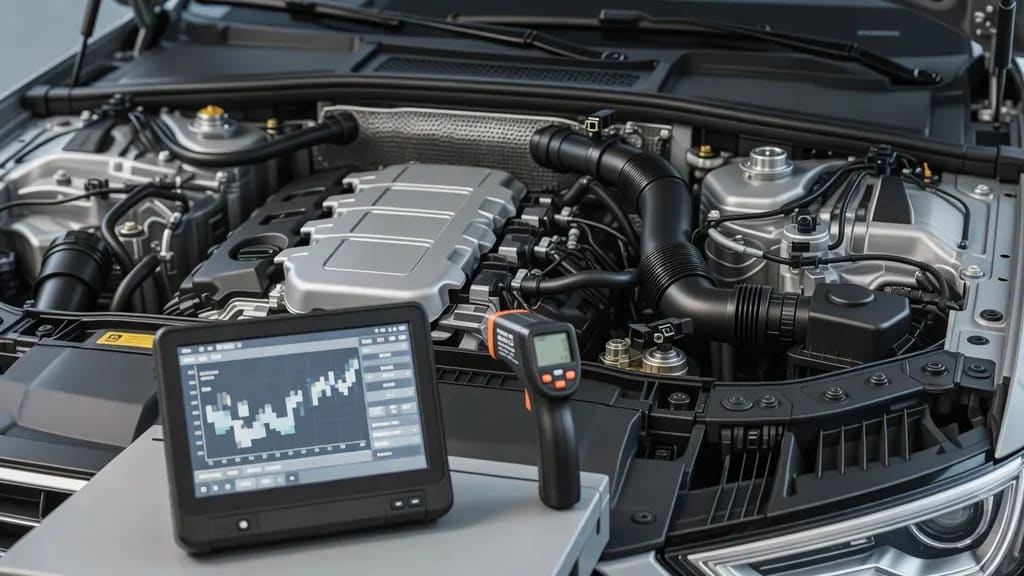

Skuteczną metodą jest porównanie odczytów na zimnym silniku i po rozgrzaniu. Po postoju wartości powinny być logiczne względem temperatury otoczenia, a podczas nagrzewania powinny rosnąć bez skoków i chwilowych zaników. Duże różnice między temperaturą silnika a temperaturą na chłodnicy w sytuacjach ustabilizowanych wskazują na czujnik lub obieg, którego dotyczy pomiar.
Równolegle warto obejrzeć wiązkę i wtyczkę przy samym czujniku. Typowe problemy to korozja pinów, pęknięty zatrzask wtyczki, wyrobione uszczelnienie oraz przetarcia przewodów w miejscach, gdzie ocierają o osłony, ramę chłodnicy lub elementy dolotu. W przypadku G83 szczególnie ważne jest sprawdzenie odcinka przewodu poprowadzonego przy chłodnicy i wentylatorach.
Wymiana krok po kroku — wspólne zasady dla G62/G83 w A4 B8
Przygotowanie i bezpieczeństwo
Prace wykonuje się na zimnym silniku, aby ograniczyć ryzyko poparzenia i gwałtownego wyrzutu płynu pod ciśnieniem. Przed demontażem trzeba zredukować ciśnienie w układzie przez ostrożne odkręcenie korka zbiornika wyrównawczego po ostudzeniu. Miejsce pracy należy zabezpieczyć przed rozlaniem płynu, ponieważ czujnik jest w bezpośrednim kontakcie z cieczą.
Do montażu potrzebna jest nowa uszczelka O-ring przewidziana do danego czujnika, a w razie zużycia także nowa spinka lub zawleczka. Po demontażu część płynu ubywa, więc konieczny jest płyn do uzupełnienia zgodny ze specyfikacją dla danej wersji. Dobrą praktyką jest przygotowanie czyściwa i pojemnika na płyn, szczególnie przy G83, gdzie demontaż bywa wykonywany od dołu.
Demontaż i montaż czujnika
Najpierw odpina się wtyczkę elektryczną, zwracając uwagę na zatrzask, aby nie uszkodzić obudowy złącza. Następnie usuwa się spinkę lub zawleczkę, jeśli taka blokada występuje, i wyjmuje czujnik z króćca. Demontaż powinien być sprawny, ponieważ po wysunięciu czujnika płyn zaczyna wypływać z gniazda.
Nowy czujnik montuje się z nową uszczelką, wsuwając go prosto w gniazdo bez podwijania O-ringu. Po osadzeniu czujnika wkłada się spinkę w prawidłowe położenie i dopiero wtedy podpina wtyczkę. Po uruchomieniu silnika kontroluje się szczelność w miejscu montażu oraz stan przewodów w pobliżu, aby wykluczyć wyciek wynikający z niedokładnego osadzenia.
Odpowietrzenie i kontrola po wymianie
Po uzupełnieniu płynu układ powinien osiągnąć temperaturę roboczą, a poziom w zbiorniku wyrównawczym trzeba skontrolować po pierwszym cyklu nagrzania i ostudzeniu. Jeżeli dany silnik wymaga odpowietrzenia określonymi punktami, należy dopilnować usunięcia pęcherzy powietrza, bo potrafią zakłócić odczyty temperatury i pracę ogrzewania. Po wymianie obserwuje się stabilność temperatury i zachowanie wentylatora w warunkach postoju i jazdy.
Po zakończeniu prac kasuje się błędy w sterowniku i wykonuje jazdę kontrolną z podglądem parametrów temperatury. Spójne odczyty i brak powracających błędów potwierdzają, że usterka dotyczyła czujnika lub jego złącza. Jeśli błąd wraca, a odczyty nadal są nielogiczne, przyczyną bywa wiązka, złącze sterownika lub problem z obiegiem chłodzenia niezwiązany bezpośrednio z czujnikiem.
Objawy awarii, skutki jazdy z uszkodzonym czujnikiem i praktyczne FAQ
Uszkodzony czujnik temperatury płynu potrafi powodować błędne wskazania temperatury, nieprawidłowe sterowanie dawką paliwa na zimno, pogorszenie pracy silnika po rozruchu oraz problemy z osiąganiem i utrzymaniem temperatury roboczej. W części przypadków wentylator chłodnicy pracuje bez wyraźnej potrzeby albo uruchamia się tuż po włączeniu zapłonu jako reakcja awaryjna na niewiarygodny sygnał. Długotrwała jazda z błędnym sygnałem zwiększa ryzyko nieprawidłowej pracy układu chłodzenia i ogrzewania oraz utrudnia diagnostykę innych usterek.
W praktyce lokalizacja zależy od tego, czy chodzi o G62 czy G83: pierwszy jest przy silniku, blisko termostatu i króćców płynu, drugi jest przy chłodnicy na dolnym obiegu. To rozróżnienie jest kluczowe, ponieważ oba elementy bywają nazywane „czujnikiem temperatury”, mimo że są w różnych miejscach i mogą mieć inne zadania w sterowaniu chłodzeniem. W autach z jednym czujnikiem pomiar temperatury płynu realizuje G62, ale obecność G83 zależy od wersji silnikowej i układu chłodzenia.
Sprawdzenie bez wymiany opiera się na diagnostyce odczytów i kontroli instalacji. Po postoju odczyt temperatury płynu powinien być zbliżony do temperatury otoczenia, a w trakcie nagrzewania wartości powinny zmieniać się płynnie bez skoków. Jeśli w parametrach widać niestabilność, równolegle trzeba ocenić stan wtyczki i przewodów, bo przerwy w obwodzie potrafią naśladować uszkodzony czujnik.
Najczęstsze pytania dotyczą tego, czy są dwa czujniki i który odpowiada za wskazania. W zależności od wersji układu chłodzenia występuje G62 przy silniku i dodatkowo G83 na chłodnicy, a wskazania i logika sterowania mogą korzystać z obu sygnałów. Jeśli problem wraca po wymianie, powodem bywa niewłaściwie dobrany czujnik do wersji silnika, nieszczelność na gnieździe przez złą uszczelkę, uszkodzona wiązka lub błąd w układzie chłodzenia, który powoduje rozbieżności temperatur niezależnie od elektroniki.
