Czy w Audi A4 B6 istnieje osobny przekaźnik wycieraczek?
W Audi A4 B6 hasło „przekaźnik wycieraczek” często prowadzi do błędnych poszukiwań, bo sterowanie pracą wycieraczek bywa realizowane bez klasycznego, łatwo wymiennego przekaźnika. W wielu wersjach logika pracy, interwał i funkcja parkowania piór są powiązane z elektroniką silnika wycieraczek oraz modułami sterującymi w aucie. W efekcie element, którego użytkownicy szukają jako przekaźnika, może nie występować jako osobna kostka w skrzynce przekaźników.
W praktyce pod pojęciem „przekaźnik wycieraczek” mieszają się trzy różne rzeczy: przekaźnik zasilania w instalacji, sterownik pracy wycieraczek oraz elektronika w samym silniku mechanizmu. W zależności od wersji wyposażenia część funkcji jest realizowana przez elektronikę nadwozia, a część przez układ w silniku wycieraczek. Dlatego identyfikacja po samym objawie bywa ważniejsza niż szukanie pojedynczego przekaźnika.
Różnice mogą wynikać z rocznika, wersji nadwozia (sedan lub avant) i wyposażenia, w tym obecności czujnika deszczu. Wycieraczki sterowane z czujnikiem deszczu korzystają z dodatkowej logiki, co zmienia sposób diagnozowania interwału i reakcji na manetkę. Lokalizacja elementów obsługi zasilania pozostaje podobna, ale rola poszczególnych modułów może się różnić.
Najczęstsze miejsca, w których szuka się elementów od wycieraczek w A4 B6
Najczęściej sprawdzanym obszarem jest strefa pod deską rozdzielczą po stronie kierowcy, w dolnej części przy kolanach. W tym rejonie znajdują się osłony, wiązki oraz elementy instalacji związane z zasilaniem i sterowaniem. To także miejsce, gdzie łatwo przeoczyć poluzowaną kostkę lub ślady po wcześniejszych naprawach.
Drugie typowe miejsce to skrzynka na lewym boku deski rozdzielczej przy drzwiach kierowcy, gdzie umieszczone są bezpieczniki dostępne po zdjęciu bocznej osłony. To pierwszy punkt weryfikacji obwodu wycieraczek, bo usterki zasilania często zaczynają się od bezpiecznika, nadpalonego gniazda lub utlenionego styku. W wielu autach informacje na pokrywie pomagają zawęzić obszar sprawdzania do konkretnego toru zasilania.
Trzecia lokalizacja to skrzynka w komorze silnika przy grodzi, blisko szyby czołowej. W zależności od wersji mogą tam występować bezpieczniki o większych wartościach oraz przekaźniki zasilające różne odbiorniki. Elementy związane z wycieraczkami mogą być tam obecne jako część zasilania instalacji, ale nie musi to być osobny „przekaźnik wycieraczek”.
W praktyce skrzynkę bezpieczników od skrzynki przekaźników odróżnia zawartość i sposób opisania: bezpieczniki są płaskie i kolorowe, a przekaźniki to większe kostki z nadrukami i numerami. W A4 B6 te elementy mogą występować w różnych obudowach i na różnych poziomach, więc warto patrzeć na opisy na pokrywach i oznaczenia gniazd. Sam widok kilku przekaźników w skrzynce nie oznacza jeszcze, że jeden z nich odpowiada bezpośrednio za pracę wycieraczek.

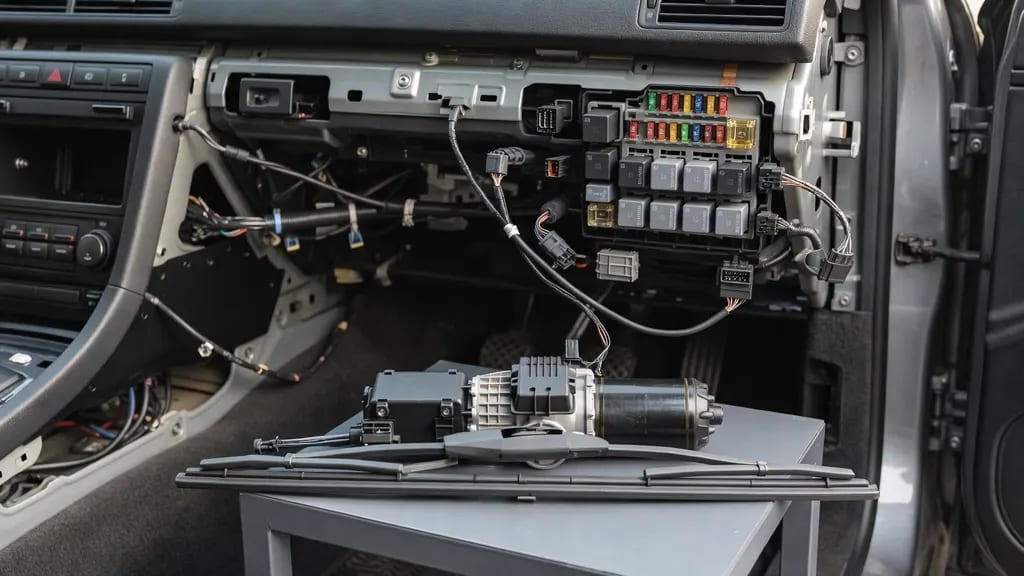

Dostęp od strony kabiny: okolice kierowcy i panel bezpieczników
Dostęp w kabinie zaczyna się od dolnych osłon pod kierownicą i w rejonie nóg kierowcy. Osłony są mocowane śrubami i zatrzaskami, więc demontaż wymaga równomiernego podważania i nieciągnięcia panelu na siłę, aby nie połamać spinek. Po zdjęciu osłon widać wiązki, punkty masowe oraz złącza, które mają znaczenie przy usterkach zależnych od drgań i temperatury.
Boczna skrzynka bezpieczników znajduje się na lewym boku deski rozdzielczej, od strony drzwi kierowcy. Dostęp uzyskuje się po zdjęciu bocznej pokrywy deski, bez rozbierania całego kokpitu. W tej strefie warto zwrócić uwagę nie tylko na sam bezpiecznik, ale też na stan gniazda i styków, bo przegrzany styk potrafi dawać przerwy w pracy bez widocznie przepalonego bezpiecznika.
Schemat na pokrywie lub rozpiska przypisują konkretne pozycje do obwodów, co pozwala namierzyć zasilanie wycieraczek oraz obwody sterowania, jeśli są rozdzielone. Wycieraczki potrafią mieć osobne zabezpieczenie dla zasilania silnika i osobne dla toru sterowania, zależnie od wersji. Sprawdzanie według opisu ogranicza ryzyko pomylenia bezpieczników o podobnych wartościach.
Co sprawdzić „od ręki”, zanim rozbierzesz pół auta
Najpierw warto sprawdzić bezpieczniki odpowiedzialne za wycieraczki oraz te, które zasilają moduły sterujące, zarówno w kabinie, jak i pod maską, jeśli dany wariant ma tam zabezpieczenia dla tego obwodu. Istotne jest sprawdzenie, czy bezpiecznik nie ma przerwy, a także czy w gnieździe nie ma śladów przegrzania, luzu lub utlenienia. W praktyce usterka bywa w samym styku, a nie w wkładce bezpiecznika.
Kolejny punkt to wtyczki w okolicy skrzynki i przy wiązkach pod deską, gdzie pojawiają się zaśniedzenia i luzy po wielokrotnym rozpinaniu. Warto obejrzeć punkty masowe w rejonie nóg kierowcy, bo słaba masa potrafi powodować pracę skokową, zatrzymywanie się w losowych miejscach i problemy z interwałem. Luźne połączenia często ujawniają się, gdy wycieraczki działają dopiero po poruszeniu wiązką.
Dostęp od strony komory silnika: skrzynka przekaźników i bezpieczników przy grodzi
W komorze silnika skrzynka jest ulokowana przy grodzi, w rejonie podszybia, po lewej stronie auta patrząc od przodu. To obszar blisko dolnej krawędzi szyby czołowej, gdzie biegną wiązki do elementów nadwozia i zasilania. Dostęp bywa ograniczony przez uszczelki i osłony, dlatego ważne jest otwieranie obudowy zgodnie z jej zatrzaskami.
W środku znajdują się bezpieczniki o większych wartościach oraz przekaźniki zależnie od wersji. Ten punkt jest istotny przy całkowitym braku reakcji wycieraczek, gdy bezpieczniki w kabinie są sprawne. Wycieraczki mogą być zasilane przez tor, który przechodzi przez zabezpieczenia w komorze silnika, nawet jeśli sterowanie odbywa się już w innych modułach.
Identyfikację elementów ułatwiają oznaczenia na obudowie oraz numery na przekaźnikach, ale trzeba je traktować jako informację montażową dla danej konfiguracji auta. W A4 B6 spotyka się różne obsady skrzynki, więc porównywanie z innym egzemplarzem może wprowadzać w błąd. Kluczowe jest powiązanie numeru gniazda z opisem na pokrywie lub w rozpisce dla konkretnej wersji wyposażenia.
Jak nie pomylić objawów z awarią zasilania
Brak jakiejkolwiek reakcji na manetkę, przy sprawnym spryskiwaczu lub innych odbiornikach w tej samej strefie, częściej wskazuje na problem z zasilaniem, bezpiecznikiem, masą albo przerwą w przewodzie. Z kolei samoczynna praca, zatrzymywanie się w losowych położeniach lub niestabilny interwał częściej wiążą się ze sterowaniem i elektroniką, a nie z przekaźnikiem zasilania. Rozróżnienie pomaga ograniczyć rozbieranie podszybia i skrzynek do niezbędnego minimum.
Moduły, które realnie sterują wycieraczkami (gdy „przekaźnika” nie ma osobno)
W A4 B6 istotną rolę odgrywa elektronika w silniku mechanizmu wycieraczek, odpowiedzialna między innymi za funkcję parkowania piór i powtarzalność cyklu. To tam może dochodzić do awarii ścieżek, styków lub układu odpowiedzialnego za pozycjonowanie, co bywa mylone z uszkodzeniem przekaźnika. Objawy często nasilają się przy wilgoci w podszybiu lub po myciu komory silnika, gdy woda dostaje się do złączy.
Logika pracy wycieraczek jest powiązana z sygnałami z manetki oraz z modułów nadwozia, które realizują tryby pracy, interwał i funkcje zależne od wyposażenia. W wersjach z czujnikiem deszczu sterowanie pracą w trybie automatycznym wymaga poprawnej komunikacji między czujnikiem, modułem odpowiedzialnym za interpretację sygnału i silnikiem wycieraczek. Usterka w którymkolwiek z tych elementów może dać poprawne działanie w jednym trybie i brak reakcji w innym.
Rozpoznanie źródła problemu opiera się na tym, czy wycieraczki reagują na wszystkie pozycje manetki i czy pracują z właściwą sekwencją. Jeśli działają tylko po uruchomieniu spryskiwacza, a nie działają z manetki, podejrzenie pada na tor sterowania. Jeśli nie działają wcale, w pierwszej kolejności sprawdza się zasilanie i masy, a dopiero później silnik i mechanizm.
Rola modułu komfortu i elementów pod wykładziną
Moduł komfortu warto uwzględnić przy nietypowych zachowaniach elektryki, gdy problem z wycieraczkami występuje równolegle z innymi objawami w nadwoziu. Znaczenie ma stan instalacji w miejscach narażonych na wilgoć, bo w A4 B6 zdarzają się przypadki zawilgocenia w rejonie podłogi. Wilgoć i korozja styków potrafią wywoływać sporadyczne błędy i losowe działanie funkcji, które pozornie nie są ze sobą powiązane.
Sygnałem ostrzegawczym jest mokra wykładzina, zaparowane szyby przy braku oczywistej przyczyny oraz okresowe zaniki działania różnych obwodów. W takim scenariuszu kontrola złączy i stanu wiązek jest równie istotna jak sprawdzenie bezpieczników. Samo wymienienie elementu w skrzynce przekaźników nie usuwa przyczyny, jeśli problemem jest korozja połączeń.
Typowe objawy awarii i jak je przypisać do właściwego miejsca w aucie
Brak parkowania piór, zatrzymywanie się w połowie szyby lub cofanie po wyłączeniu najczęściej wskazują na sterowanie w silniku wycieraczek lub jego elektronikę, a nie na klasyczny przekaźnik. Taki objaw może też wynikać z problemu w złączu silnika, gdzie sygnał położenia nie jest poprawnie odczytywany. Warto wtedy skupić się na podszybiu, wtyczkach i samym zespole silnika z mechanizmem.
Brak pracy na wszystkich biegach i w każdym trybie częściej wiąże się z zasilaniem, masą, bezpiecznikiem albo przerwą w wiązce. Jeśli bezpieczniki są sprawne, a wtyczki mają ślady przegrzania lub nalot, priorytetem jest kontrola połączeń i spadków napięcia w torze zasilania. Usterki masy potrafią ujawniać się jako praca wolniejsza, nierówna lub z zatrzymywaniem się przy obciążeniu.
Działanie tylko wybranych trybów, w tym brak interwału, kieruje diagnostykę w stronę manetki, logiki sterowania oraz elementów związanych z czujnikiem deszczu, jeśli auto jest w niego wyposażone. Jeśli wycieraczki uruchamiają się, ale nie zmieniają prędkości zgodnie z pozycją manetki, problem częściej dotyczy sygnału sterującego niż zasilania silnika. Wycieraczki działające dopiero po poruszeniu wiązką wskazują na luzy w kostkach, przetarcia przewodów albo korozję styków w skrzynkach i przy podszybiu.
Diagnostyka i wymiana: krok po kroku bez zgadywania
Skuteczna kolejność zaczyna się od weryfikacji bezpieczników i zasilania, potem obejmuje sterowanie z manetki, a na końcu silnik i mechanizm wycieraczek. Taki porządek ogranicza ryzyko wymiany sprawnych części, bo brak zasilania lub słaba masa potrafią imitować awarię silnika. Po stronie kabiny istotne są styki, masy i złącza, a po stronie komory silnika stan skrzynki przy grodzi i połączeń w podszybiu.
Sprawdzenie na kostce silnika wycieraczek obejmuje kontrolę obecności zasilania i reakcji na sygnały sterujące przy przełączaniu trybów na manetce. Do podstawowej weryfikacji wystarcza miernik i dostęp do złącza silnika, a wyniki pozwalają rozróżnić brak zasilania od problemu w sterowaniu lub w samym silniku. Jeśli zasilanie jest obecne, a silnik nie reaguje albo nie parkuje, podejrzenie przechodzi na silnik, jego elektronikę lub połączenie sygnału położenia.
Przed wymianą elementów elektrycznych standardem jest odłączenie akumulatora oraz oznaczenie wtyczek, aby uniknąć pomyłek przy montażu. Dobór części powinien opierać się na numerze z elementu i zgodności z wersją nadwozia oraz wyposażenia, bo różnice mogą dotyczyć sterowania i złączy. Naprawa ma sens, gdy problemem są zabrudzone lub utlenione styki, nieszczelna obudowa skrzynki albo zawilgocone złącza, natomiast uszkodzona elektronika silnika i powtarzalne błędy pracy częściej kończą się wymianą zespołu silnika lub jego sterowania.
