Rola i zasada działania przekaźników w instalacji samochodowej
Przekaźnik w samochodzie działa jak zdalnie sterowany przełącznik: mały prąd w obwodzie sterowania uruchamia obwód mocy, który zasila odbiornik o znacznie większym poborze. Dzięki temu przełącznik w kabinie, sterownik silnika albo moduł komfortu nie musi bezpośrednio przenosić wysokiego prądu. W praktyce ogranicza to spadki napięcia na sterowaniu i zmniejsza ryzyko przegrzewania wiązki.
W środku jest cewka z rdzeniem, zestaw styków oraz sprężyna, która trzyma układ w stanie spoczynku. Najczęściej spotyka się styki NO (normalnie rozwarte) i w wersjach 5-pin także NC (normalnie zwarte). Całość zamknięta jest w obudowie, a wyprowadzenia kończą się pinami w standardowym rozstawie do gniazda.
Objawy uszkodzeń bywają myląco podobne do problemów z zasilaniem. Zdarza się brak reakcji odbiornika, praca przerywana, pojedynczy „klik” bez działania, przegrzewanie samego przekaźnika albo wyraźny spadek napięcia na obciążeniu mimo obecnego zasilania. Ten ostatni przypadek często wychodzi dopiero w pomiarach pod obciążeniem. Na stole potrafi wyglądać „dobrze”, w aucie już nie.
Bezpiecznik z reguły rozwiązuje sprawę jednoznacznie: jest przepalony albo nie. Przekaźnik może z kolei przełączać mechanicznie, ale mieć wypalone styki i dusić prąd. Równie często winna jest masa, skorodowane gniazdo, przerwany przewód albo sterowanie, które w ogóle nie podaje sygnału na cewkę. W serwisie nieraz widać sytuacje, gdy wymieniony przekaźnik nic nie zmienił, bo problem leżał w spadku napięcia na zasilaniu gniazda

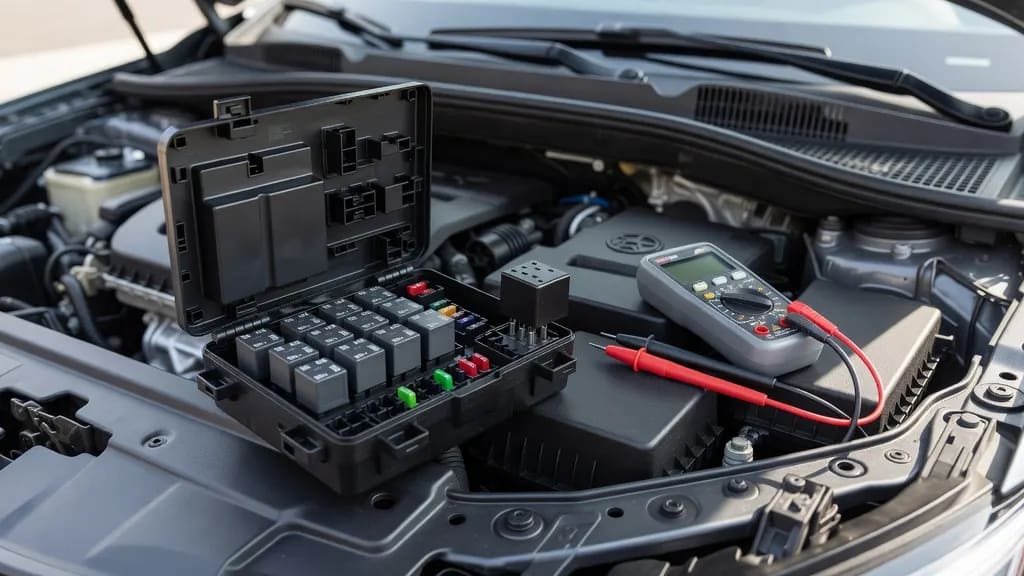

Typy przekaźników spotykane w autach i identyfikacja wyprowadzeń
Najczęstsze są przekaźniki 4-pinowe, które obsługują tylko styk NO, oraz 5-pinowe, gdzie dochodzi styk NC. Konstrukcyjnie to wciąż prosta część, ale pomyłka pinów podczas pomiarów jest banalna, szczególnie gdy obudowa ma inne oznaczenia niż te znane z katalogów.
Najbardziej przydatne w diagnostyce są oznaczenia zacisków: 85 i 86 to wyprowadzenia cewki, 30 to wspólny styk zasilania, 87 to wyjście na odbiornik w trybie NO, a 87a to wyjście NC w przekaźniku 5-pin. Ten układ mówi od razu, co powinno się dziać po podaniu napięcia na cewkę: po zadziałaniu 30 łączy się z 87, a 30 rozłącza się z 87a.
W praktyce spotyka się przekaźniki o nietypowej numeracji albo z nadrukiem pasującym do innej wersji obudowy. Dlatego kluczowy jest schemat narysowany na przekaźniku: mały piktogram z cewką i stykami. Jeśli go nie ma, zostaje identyfikacja miernikiem przez pomiar rezystancji cewki i sprawdzenie, które piny zmieniają stan po zasileniu.
Napięcie cewki w autach osobowych to 12 V, ale znaczenie ma też sposób gaszenia przepięć. Część przekaźników ma wbudowaną diodę lub rezystor tłumiący, co wpływa na polaryzację i na to, jak reaguje sterownik. Osobna sprawa to obciążenie: przekaźnik do wentylatora, świec żarowych czy pompy pracuje w innych prądach niż przekaźnik sygnału czy klaksonu, a to przekłada się na tempo zużycia styków.

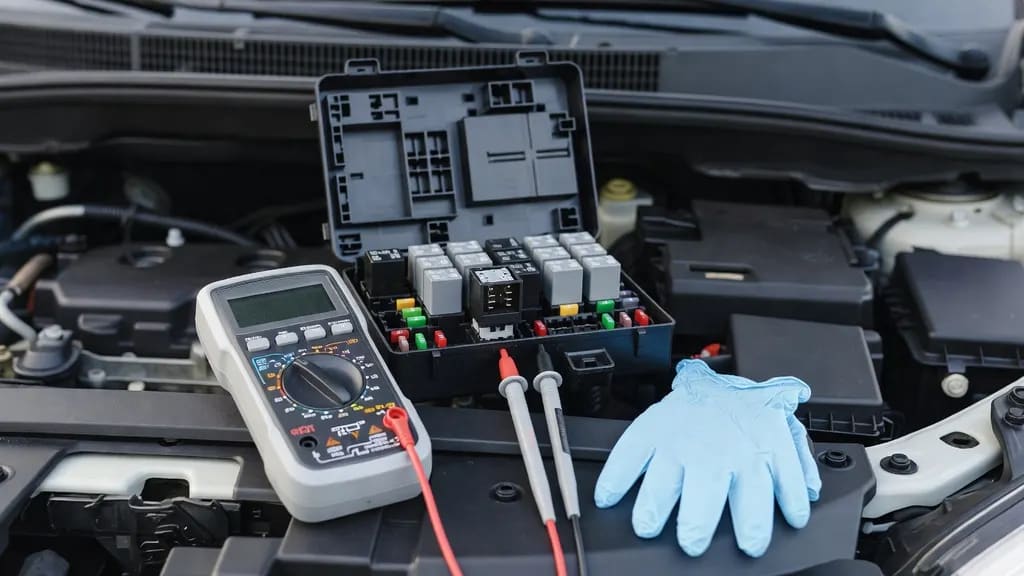

Bezpieczeństwo i przygotowanie do pomiarów
Instalacja 12 V nie kojarzy się z zagrożeniem porażeniem, ale zwarcie potrafi narobić szkód szybko. Iskra na gnieździe przekaźnika może stopić plastik, uszkodzić ścieżki w skrzynce bezpieczników albo dobić moduł, który akurat zasila dany obwód. Krótko mówiąc: trzeba pracować czysto, bez przypadkowego dotykania sąsiednich pinów.
Odłączanie akumulatora ma sens przy oględzinach i przy wyjmowaniu elementów ze skrzynki, ale wiele pomiarów w aucie wymaga zasilania i włączonego sterowania. Wtedy istotne są stabilne połączenia sond, pewne podparcie przewodów i kontrola bezpieczników w obwodzie. W warsztacie często wychodzi, że bezpiecznik jest cały, ale styki w gnieździe są luźne i grzeją się przy obciążeniu.
Minimalny zestaw to multimetr z pomiarem rezystancji i napięcia oraz przewody pomiarowe w dobrym stanie. Do testu na stole przydają się przewody do podania 12 V zabezpieczone bezpiecznikiem wpiętym w przewód oraz proste obciążenie, choćby żarówka 12 V. Sam miernik nie pokaże wszystkiego, gdy styk jest nadpalony i „trzyma” tylko na pusto.
Przed pomiarami warto obejrzeć przekaźnik i gniazdo. Nadpalenia, biały nalot na pinach, ślady wilgoci, pęknięcia obudowy i luzy na konektorach to nie są detale. Bywa, że przekaźnik jest sprawny, a problemem jest utleniony pin w skrzynce, który pod obciążeniem robi spory spadek napięcia.

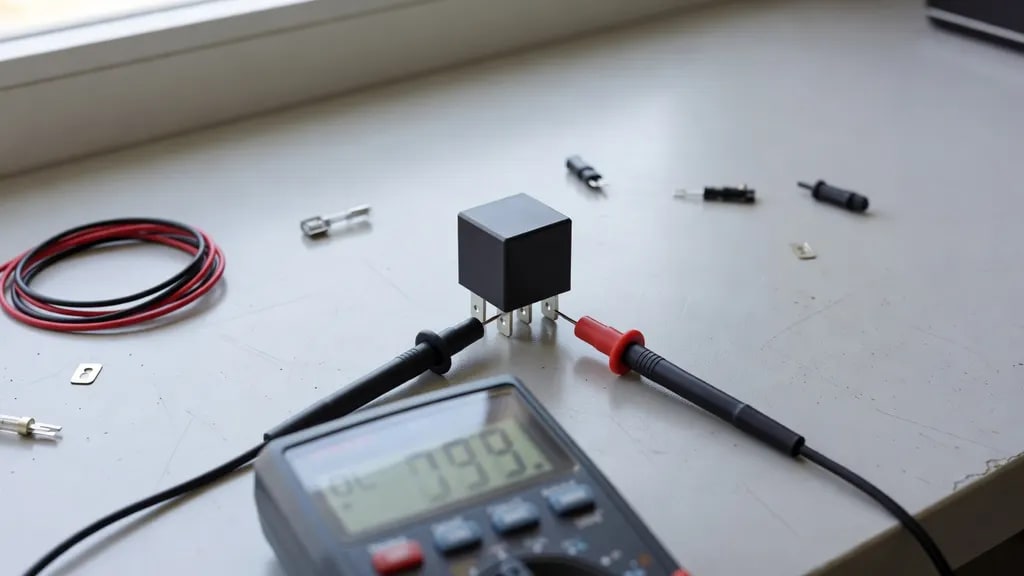

Pomiary multimetrem dla cewki przekaźnika (obwód sterowania)
Sprawdzenie zaczyna się od cewki. Miernik ustawiony na pomiar rezystancji podłącza się do pinów 85 i 86. Przerwa w obwodzie da odczyt nieskończony i taki przekaźnik nie zadziała. Zwarcie, czyli bardzo niska rezystancja, oznacza ryzyko dużego poboru prądu i przeciążenia sterowania. W wielu popularnych przekaźnikach 12 V rezystancja cewki mieści się w przedziale 60–200 Ω, a wynik wyraźnie poza tym zakresem jest sygnałem ostrzegawczym.
Rezystancja pozwala też oszacować pobór prądu cewki: przy 12 V i 80 Ω wychodzi 0,15 A, przy 60 Ω 0,2 A, przy 200 Ω 0,06 A. To nie jest pomiar prądu, ale pomaga ocenić, czy sterownik lub przełącznik ma realną szansę poprawnie wysterować przekaźnik. W autach z modułami sterującymi niskoprądowymi zdarzają się przypadki, że niepasujący przekaźnik ma zbyt „ciężką” cewkę i układ zaczyna pracować niepewnie.
Trzeba też uwzględnić elementy tłumiące. Przekaźnik z wbudowaną diodą ma polaryzację: odwrotne podanie napięcia może go nie uruchomić, a w skrajnym przypadku uszkodzić diodę lub zabezpieczenia w sterowniku. Wersje z rezystorem są pod tym względem mniej problematyczne, ale nadal warto sprawdzać oznaczenia na obudowie.
Najczęstsze błędy pomiarowe przy cewce
- Pomylenie pinów cewki ze stykami mocy i uznanie, że cewka jest „spalona”, bo miernik pokazuje przerwę.
- Pomiar wyłącznie w trybie sygnału dźwiękowego ciągłości i wyciąganie wniosków bez odczytu wartości w Ω.
- Słaby kontakt sond z pinami, co daje „pływające” wyniki, szczególnie na utlenionych wyprowadzeniach.
Pomiary multimetrem dla styków roboczych (obwód mocy)
W stanie spoczynku przekaźnik NO nie powinien łączyć 30 z 87, więc miernik ma pokazać przerwę. W przekaźniku 5-pin styk NC działa odwrotnie: 30 z 87a powinno mieć przejście bez zasilania cewki. Ten test szybko wyłapuje sklejone styki, gdy 30 i 87 są połączone mimo braku zasilania cewki. Takie przypadki trafiają się po przeciążeniach i po długiej pracy w wysokiej temperaturze.
Po zasileniu cewki stany mają się odwrócić: 30 łączy się z 87, a w wersji 5-pin 30 rozłącza się z 87a. Rezystancja zamkniętych styków powinna być bardzo niska. Wyniki na poziomie kilku omów wyglądają niewinnie na ekranie, ale w obwodzie 20 A oznaczają duży spadek napięcia i ciepło. To już nie jest drobiazg.
Przepalone styki potrafią zachowywać się podstępnie. Na mierniku w trybie ciągłości raz jest przejście, raz go nie ma, zależnie od ułożenia i nacisku. W aucie objawia się to pracą przerywaną: wentylator rusza i staje, wycieraczki zwalniają, sprzęgło klimatyzacji raz łapie, raz nie. Taki przekaźnik często „klika” normalnie. I nic więcej.
Test pod obciążeniem jako uzupełnienie pomiaru rezystancji
Sam pomiar rezystancji styków bez obciążenia bywa zbyt optymistyczny, bo miernik puszcza przez złącze mały prąd. Nadpalony styk może wyglądać poprawnie, dopóki nie popłynie prąd roboczy. W praktyce właśnie dlatego część usterek wraca po kilku dniach, mimo że przekaźnik na stole przeszedł „test przejścia”.
Prosta ocena polega na zmierzeniu spadku napięcia na stykach podczas pracy układu. Miernik ustawiony na napięcie stałe podpina się tak, aby mierzył różnicę potencjałów między 30 i 87 w chwili, gdy przekaźnik zasila odbiornik. Spadek 0,05–0,2 V wygląda jeszcze normalnie, ale wartości rzędu 0,5 V i więcej przy większym obciążeniu oznaczają realny problem na stykach albo w gnieździe. Ten pomiar często mówi więcej niż sama rezystancja.
Zasilanie przekaźnika na stole i interpretacja reakcji mechanicznej
Test poza samochodem polega na podaniu 12 V na cewkę, czyli na piny 85 i 86. Prawidłowy przekaźnik wyraźnie przełącza styki i słychać kliknięcie. Ten dźwięk potwierdza ruch mechanizmu, ale nie gwarantuje dobrego kontaktu na stykach. Da się spotkać przekaźnik, który klika wzorowo, a pod obciążeniem dławi napięcie tak, że odbiornik nie startuje.
W wersji 4-pin po zasileniu cewki pojawia się połączenie między 30 i 87. W 5-pin dodatkowo zanika połączenie 30 z 87a. Warto to sprawdzić miernikiem zamiast opierać się na samym odgłosie. Różnice między dwoma pozornie identycznymi przekaźnikami potrafią wyjść dopiero w tej chwili, zwłaszcza gdy ktoś wcześniej włożył niepasującą wersję.
Za niesprawny można uznać przekaźnik, który nie reaguje na zasilenie, przełącza się raz na kilka prób, pracuje niestabilnie albo grzeje się wyraźnie przy krótkim teście. Nagrzewanie obudowy przy samej cewce w kilkadziesiąt sekund sugeruje problem w uzwojeniu. W warsztacie takie sztuki trafiają się po zamiennikach niskiej jakości. Bywa. I wcale nie rzadko.
Trzeba pamiętać o ograniczeniach testu na stole. Nie ma tam realnych prądów roboczych i nie widać warunków w gnieździe, gdzie luźny konektor potrafi robić spadki napięcia większe niż sam przekaźnik. Bywa też odwrotnie: przekaźnik jest dobry, ale w aucie nie dostaje pełnych 12 V na cewce, bo sterowanie „gubi” masę albo zasilanie po stacyjce.
Kontekstowe przypadki diagnostyczne w samochodzie i decyzje serwisowe
Przekaźnik główny zasilający sterownik silnika i osprzęt daje objawy, które wyglądają jak awaria elektroniki: brak komunikacji, losowe gaśnięcie, brak zasilania na czujnikach. W takich przypadkach sam pomiar przekaźnika bywa niewystarczający, bo problemem okazuje się gniazdo lub zasilanie na zacisku 30. W praktyce najwięcej czasu potrafi zabrać szukanie, gdzie „uciekło” napięcie po stacyjce.
Przekaźnik pompy paliwa łatwo oskarżyć, bo jest na wierzchu i często identyczny jak inne. Tyle że brak pracy pompy może wynikać z przerwy w masie pompy, uszkodzonej samej pompy, przerwanego przewodu w progach albo z braku sygnału sterującego. Jeśli przekaźnik pod obciążeniem trzyma napięcie, a na wyjściu do pompy dalej go nie ma, trop prowadzi gdzie indziej. Prosty fakt.
Układ świec żarowych to inna liga prądów. Tu nawet niewielka rezystancja kontaktu robi różnicę, a przegrzane styki przekaźnika albo modułu sterującego świecami skutkują spadkiem napięcia na listwie i wydłużonym rozruchem. Czasem widać to od razu: złącza są przebarwione, a plastik przy pinach ma ślady temperatury.
W klimatyzacji i wycieraczkach dominuje problem pracy przerywanej. Przekaźnik potrafi działać na postoju, a przestawać w trasie, bo drgania i temperatura zmieniają kontakt na stykach albo w gnieździe. Taki przypadek często wychodzi dopiero po pomiarze spadku napięcia podczas pracy. Na samym „przejściu” bez obciążenia wszystko wygląda książkowo.
Metoda porównawcza, czyli zamiana na identyczny przekaźnik z tego samego auta, bywa skuteczna, ale ma ograniczenia. Można w ten sposób przenieść usterkę w inne miejsce albo chwilowo „naprawić” problem przez poruszenie gniazdem. Jeśli dwa obwody mają różne prądy robocze, zamiana też nie jest równoważna. Czasem pomaga, czasem tylko zaciemnia obraz.
Wymiana przekaźnika jest prosta, ale koszt zależy od typu, dostępności i tego, czy wymienia się go z dojściem w skrzynce pod maską czy pod deską. Błędy przy doborze są powtarzalne: zła wersja 4-pin zamiast 5-pin, inny prąd styków, przekaźnik z diodą w miejscu, gdzie sterowanie jest przygotowane pod zwykłą cewkę, albo odwrotnie. Do tego dochodzi montaż na siłę w zmęczone gniazdo, które i tak zostanie źródłem spadków napięcia
